L'injection RIM (Reaction Injection Molding) est un procédé de moulage peu connu du grand public mais particulièrement intéressant pour les industriels qui ont besoin de produire des pièces de grande taille en petites et moyennes séries, sans supporter les coûts d'outillage excessifs de l'injection thermoplastique classique.
Chez Plastisart, nous maîtrisons ce procédé depuis de nombreuses années. Il fait donc partie de notre gamme de services en transformation plastique et nous permet de répondre à des demandes où d'autres techniques comme le thermoformage ne sont pas optimales. Par exemple, nous utilisons l'injection RIM pour les pièces volumineuses avec des géométries complexes, des capots de machines aux contours précis ou encore des composants avec des propriétés mécaniques proches de l'injection grande série, mais produits à des volumes moins importants.
Le principe de l'injection RIM

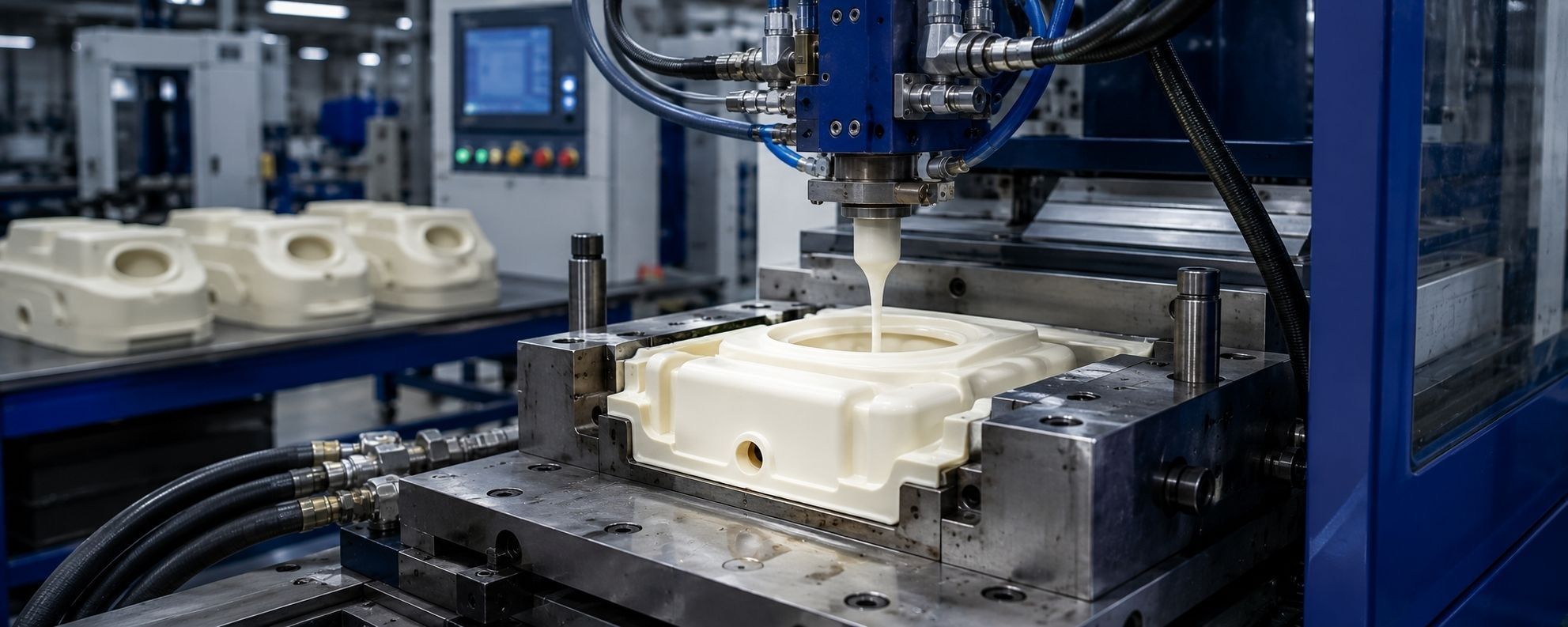

L'injection RIM repose sur un principe chimique plutôt que thermique. Deux composants liquides réactifs, généralement un polyol et un isocyanate, sont mélangés sous pression dans une tête de mélange et injectés simultanément dans un moule fermé. La réaction chimique entre ces deux composants produit un polymère polyuréthane qui prend la forme du moule et se solidifie. La pression d'injection est significativement plus faible que dans l'injection thermoplastique classique, ce qui permet d'utiliser des moules en aluminium plutôt qu'en acier trempé.
Cette basse pression est l'une des caractéristiques fondamentales du RIM et explique une grande partie de ses avantages économiques : des moules moins coûteux, des presses plus légères, et la capacité à produire des pièces de très grande taille sans équipement surdimensionné.
Les avantages de l'injection RIM pour les industriels
Coût d'outillage réduit
Un moule aluminium pour l'injection RIM coûte significativement moins cher qu'un moule en acier pour l'injection thermoplastique classique. Cette différence rend le RIM économiquement viable dès les premières dizaines de pièces, là où l'injection classique n'est rentable qu'à partir de plusieurs milliers d'unités.
Grandes dimensions accessibles
L'injection RIM permet de produire des pièces de grande taille qui peuvent atteindre 1200 x 1200 mm et au-delà selon les configurations. C'est l'un des rares procédés qui permet de réaliser des capots pour machines, des habillages complets et des carénages de grande taille avec une qualité de surface et une précision dimensionnelle similaires à un procédé de moulage.
Possibilité de géométries complexes et épaisseurs variables
Le polyuréthane liquide coule librement dans le moule avant de réagir, ce qui lui permet d'atteindre des zones difficiles d'accès et de remplir des géométries complexes. Grâce à cette technique, il est possible d'intégrer certains éléments directement lors de la conception de la pièce : épaisseurs de paroi variables, nervures, inserts métalliques surmoulés ou détails plus fins.
Des propriétés mécaniques proches de l'injection thermoplastique
Selon les compositions utilisées, les pièces RIM en polyuréthane peuvent présenter des propriétés mécaniques proches de l'ABS ou du polycarbonate. Les propriétés principales sont : la résistance aux chocs, la rigidité structurelle ainsi que la stabilité dimensionnelle. Nous proposons également des formulations certifiées feu (UL94 V0) pour les applications soumises à des réglementations spécifiques.
Finitions de surfaces soignées
Les moules en aluminium que nous utilisons pour l'injection RIM permettent d'obtenir des états de surfaces proches de l'injection classique (surfaces lisses, texturées, prêtes à être peintes ou sérigraphiées). Chez Plastisart, la finition des pièces est directement intégrée à notre processus de production grâce à notre atelier de coating et de marquage.
RIM vs injection thermoplastique vs thermoformage : comment choisir ?
Ces trois techniques ne sont pas en concurrence mais répondent à des besoins différents.
L'injection thermoplastique classique
C'est le procédé idéal pour les grandes séries. Néanmoins, son coût d'outillage en acier est élevé et se justifie uniquement à partir de plusieurs milliers de pièces par an.
Le thermoformage
C'est une technique économique et rapide pour les pièces de grandes dimensions et les petites séries. Elle reste moins adaptée aux géométries tridimensionnelles complexes ou aux pièces qui nécessitent des propriétés mécaniques importantes.
L'injection RIM
Elle se situe entre les deux : qualité de surface et propriétés mécaniques proches de l'injection, avec des coûts d'outillage proches du thermoformage, pour des pièces de grandes tailles en petites et moyennes séries. C'est la solution que nous proposons lorsque les volumes ne justifient pas l'investissement dans des moules en acier mais que les exigences de qualité dépassent ce que peut offrir le thermoformage.
Chez Plastisart, notre bureau d'études analyse chaque projet pour vous orienter vers le procédé le plus adapté selon le volume nécessaire, votre budget pour l'outillage et vos exigences techniques.
Votre projet de moulage par injection RIM en 7 étapes
- Analyse du cahier des charges et orientation technique
- Conception CAO de la pièce et du moule
- Fabrication du moule en aluminium dans notre atelier
- Production des pièces par injection RIM
- Opérations de finition (détourage, perçages, coating et marquages selon les spécifications)
- Contrôle qualité (dimensionnel et visuel) avant livraison
- Livraison de vos pièces
Secteurs et applications pour l'injection RIM
- Capots et habillages de machines industrielles de grande taille
- Carénages et composants de carrosserie pour véhicules spéciaux
- Boîtiers et enveloppes d'équipements médicaux et de laboratoire
- Coques de protection pour équipements de défense
- Composants structurels pour la robotique et l'automatisation
- Habillages intérieurs pour le transport et la mobilité
La solution pour les grandes pièces techniques en petites séries
L'injection RIM est une solution méconnue des industriels avec lesquels nous travaillons. Pourtant c'est une alternative idéale pour réaliser des pièces qui sont trop volumineuses pour le thermoformage ou en trop petite quantité pour l'injection classique.
Chez Plastisart, nous fabriquons les moules, nous réalisons les pièces et nous les finissons directement dans nos ateliers. Vous aurez donc un seul interlocuteur, de la réalisation du cahier des charges à la livraison de la pièce finie.
FAQ
Qu'est-ce que l'injection RIM et en quoi diffère-t-elle de l'injection classique ?
L'injection thermoplastique classique utilise de la chaleur pour fondre des granulés de plastique injectés sous très haute pression dans un moule en acier. L'injection RIM (Reaction Injection Molding) repose sur une réaction chimique : deux composants liquides réactifs (polyol et isocyanate) sont injectés à basse pression dans le moule, où ils polymérisent pour former du polyuréthane.
Pourquoi le coût de l'outillage est-il beaucoup plus bas en RIM ?
Comme les fluides sont injectés sous forme liquide et à basse pression, le moule subit très peu de contraintes mécaniques. Il n'y a donc pas besoin d'investir dans un moule en acier trempé coûteux. Nous fabriquons les moules RIM en aluminium, ce qui réduit radicalement le coût de l'outillage et rend le procédé rentable dès les premières dizaines de pièces.
Quelles sont les dimensions maximales pour une pièce injectée en RIM ?
La basse pression permet de mouler des pièces de très grand format, allant jusqu'à 1200 x 1200 mm et plus, sans nécessiter des presses monumentales. C'est le procédé idéal pour les carénages de véhicules spéciaux, les habillages de robots ou les capots volumineux de machines industrielles.
Les pièces en polyuréthane RIM sont-elles aussi solides que les plastiques injectés traditionnels ?
Selon les formulations chimiques sélectionnées par notre bureau d'études, les pièces RIM affichent des propriétés mécaniques (rigidité structurelle, excellente résistance aux chocs, stabilité dimensionnelle) très proches de l'ABS ou du polycarbonate. Nous proposons également des formulations certifiées coupe-feu (norme UL94 V0).
Peut-on obtenir des épaisseurs variables et des détails fins comme en injection classique ?
Oui, et c'est ce qui donne au RIM un immense avantage sur le thermoformage. Le mélange liquide remplit parfaitement les moindres détails du moule avant de figer. Vous pouvez concevoir des pièces complexes avec des parois d'épaisseurs variables, y intégrer des nervures de renfort, des bossages de fixation ou y surmouler directement des inserts métalliques.
Quel type de finition de surface offre le procédé RIM ?
Le niveau de finition est excellent et identique à celui de l'injection standard. À la sortie du moule en aluminium, la surface de la pièce peut être parfaitement lisse ou texturée selon vos exigences. Les pièces sont prêtes à passer dans notre atelier interne de coating et de marquage pour recevoir vos teintes RAL/Pantone ou votre identité visuelle.
