Toutes les pièces plastiques ne sont pas forcément planes ou avec des angles. Comme par exemple les vitres cintrées de cabines, les pare-brise de véhicules spéciaux, les carters courbés de machines ou encore certaines protections d'équipements industriels. Ces composants nécessitent des formes courbes, concaves ou convexes qui ne sont pas possibles avec d'autres techniques.
Chez Plastisart, ces procédés font partie des techniques de transformations que nous maîtrisons depuis de nombreuses années. Elles permettent de réaliser des pièces courbées sur mesure, à partir de plaques thermoplastiques standards, avec ou sans outillage de moulage selon la complexité.
Le cintrage plastique : des courbes précises à partir de plaques

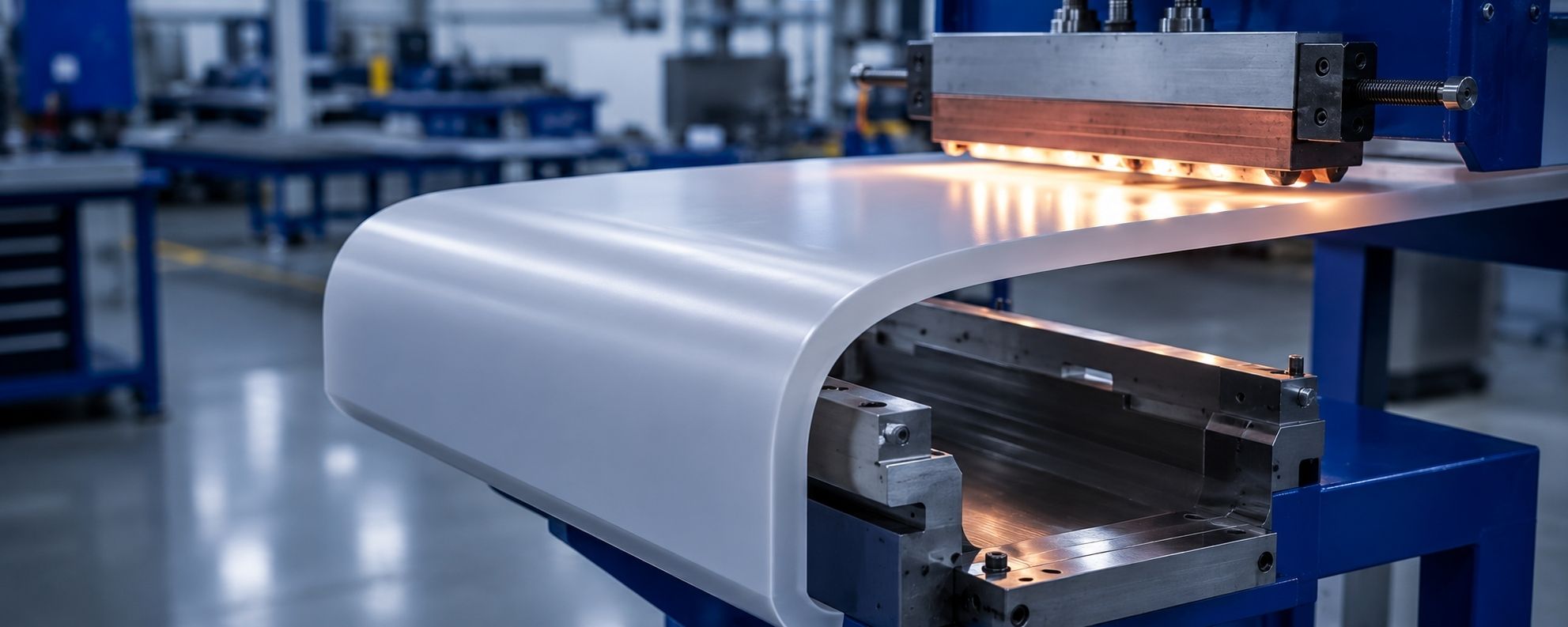

Le cintrage plastique consiste à chauffer une plaque thermoplastique de manière uniforme ou localisée jusqu'à sa température de ramollissement, puis à lui imposer une courbure précise en l'appliquant sur un gabarit ou en la contraignant mécaniquement jusqu'au refroidissement complet. La pièce conserve la forme obtenue de façon permanente une fois la matière revenue à l'état solide.
Le cintrage localisé
Cette technique permet de créer une courbe précise sur une partie définie de la plaque, sans affecter le reste de la pièce. Elle est utilisée pour les rayons de grands diamètres, les formes en arc ou les courbes douces sur des plaques transparentes comme le PMMA ou le polycarbonate.
Le cintrage global
Ce procédé consiste à chauffer l'ensemble de la plaque, ou une grande zone, puis à la former sur un gabarit pour lui donner une courbure définitive. Nous l'utilisons pour les pièces qui nécessitent des rayons plus serrés ou des courbures sur une plus grande surface.
Bon à savoir : Le cintrage plastique préserve les propriétés mécaniques et optiques du matériau transformé, à condition que la température de chauffage soit adaptée au matériau utilisé. Pour les matières transparentes comme le PMMA ou le PC, cette maîtrise de la température est critique. En effet, si elle est mal gérée, cela peut créer des tensions internes, des déformations de surface ou une dégradation des propriétés optiques.
Le drapage plastique
Le drapage est une technique de formage libre. La plaque thermoplastique est portée à température dans une étuve jusqu'à ce qu'elle soit suffisamment souple. Ensuite, elle est positionnée sur ou sous un gabarit et laissée à refroidir en épousant sa forme par simple gravité ou avec un accompagnement manuel léger. Aucune pression mécanique ni aspiration sous vide n'est appliquée.
Cette technique sans contrainte est idéale pour les matériaux transparents car l'absence de pression permet de préserver la qualité optique de la pièce. Les risques de distorsions et marques de contacts sont moindres, ce qui en fait une technique idéale pour les pièces de vitrage, les dômes, les courbures architecturales ou encore les protections visuelles pour lesquelles la clarté optique est indispensable.
Pour des formes modérément complexes, sans tirage profond ni détails fins, c'est la technique que nous privilégions. Pour des géométries plus complexes ou avec une précision dimensionnelle plus stricte, le thermoformage est généralement plus adapté.
Les matériaux adaptés pour le cintrage et le drapage plastique
Les matériaux les plus couramment mis en forme par cintrage et drapage chez Plastisart sont :
- PMMA (plexiglas)
- Polycarbonate (PC)
- PETG
- PVC rigide
- ABS
Chaque matériau possède ses propres températures de chauffage, comportement à chaud et caractéristiques de refroidissement. Grâce à notre expérience du secteur, nous maîtrisons ces variables pour produire des pièces sur mesure sans tensions internes ni déformations résiduelles.
Nos différents secteurs d'applications
Secteur Industriel
Carters de machines, protections d'équipements et pièces structurelles pour environnements industriels exigeants.
Secteur Médical & Santé
Couvercles, protections et pièces transparentes pour équipements médicaux en salles propres ou blocs opératoires.
Secteur Aéronautique & Défense
Verrières, courbures optiques et pièces légères pour applications aéronautiques et de défense.
Secteur Auto & Transport
Pare-brise de véhicules spéciaux, vitres de cabines et protections visuelles pour engins de transport.
Secteur Agroalimentaire & Puériculture
Pièces en matériaux alimentaires (PETG, PMMA) adaptées aux contraintes d'hygiène et de nettoyage.
Secteur Communication & Event
Présentoirs, dômes et éléments visuels courbés pour stands, expositions et signalétique événementielle.
Secteur Cosmétique
Coques et éléments esthétiques cintrés pour packaging haut de gamme et vitrines de présentation.
Secteur Bureautique
Protections, séparateurs et pièces ergonomiques courbées pour mobilier et équipements de bureau.
Secteur Bâtiment & Construction
Courbures architecturales, verrières et éléments décoratifs en plastique pour le secteur du bâtiment.
Secteur Énergie & Environnement
Couvercles et protections courbées pour équipements énergétiques et installations environnementales.
Secteur Sports & Loisirs
Pièces transparentes ou teintées pour équipements sportifs, véhicules de loisirs et protections visuelles.
Pour des courbes sur mesure, sans outillage lourd
Le cintrage et le drapage permettent de produire des pièces courbées et galbées en respectant vos délais et sans investissement important d'outillage. Chez Plastisart, ces techniques font partie de notre large offre de services en plasturgie. Nous maîtrisons l'ensemble des procédés plastiques, ce qui nous permet d'orienter chaque projet vers la technique la plus adaptée et de combiner plusieurs approches lorsque la complexité de la pièce le justifie.
FAQ
Cintrage ou drapage : quand les utiliser ?
Ces deux techniques répondent à des situations bien précises dans un projet de fabrication plastique. Elles sont particulièrement pertinentes dans les cas suivants :
Lorsque la pièce est destinée à être transparente et que la qualité optique doit être préservée. Lorsque les volumes sont faibles ou que la pièce est unitaire et qu'un investissement en outillage de thermoformage n'est pas justifié. Lorsque la géométrie est courbe mais sans tirage profond ni détail géométrique complexe. Et lorsque des matériaux comme le PMMA ou le PC sont utilisés pour leur résistance ou leur transparence.
Ces techniques ne remplacent pas le thermoformage pour les séries importantes ou les géométries complexes, mais elles constituent une voie d'accès rapide et économique à des pièces courbées de qualité.
Qu'est-ce que le drapage plastique et quel est son principal avantage ?
Le drapage consiste à chauffer une plaque en étuve, puis à la déposer sur un gabarit pour qu'elle épouse sa forme par simple gravité, sans pression mécanique ni aspiration. Comme la matière n'est pas contrainte, cette technique préserve idéalement la clarté cristalline des plastiques transparents (PMMA, Polycarbonate) et supprime les risques de marques de contact.
Comment pouvons-nous garantir qu'une vitre ne perde pas sa clarté après chauffage ?
C'est tout l'enjeu de notre savoir-faire. Les matériaux optiques comme le PMMA ou le Polycarbonate (PC) sont très sensibles : une température mal maîtrisée crée des tensions internes qui floutent la matière ou déforment la vision. Grâce à nos équipements de chauffe régulés et notre expérience, nous formons les plaques au degré près pour garantir une transparence parfaite et sans reflets déformants.
Faut-il investir dans un outillage lourd pour ces procédés ?
Non, et c'est leur grand point fort. Contrairement au thermoformage ou à l'injection RIM qui imposent des moules complexes, le cintrage et le drapage se font à l'aide de gabarits simples ou de conformateurs mécaniques légers fabriqués en interne. Cela réduit drastiquement les coûts de départ et permet de lancer vos fabrications sur mesure dans des délais très courts.
